Nastavení dokumentu
Každý výkres může mít jiné požadavky - jiné fonty, jiné popisové pole, jiné tiskové sestavy. Proto má ProfiCAD nastavení, které se váže přímo k aktuálnímu dokumentu. Otevřete ho příkazem Soubor - Nastavení... nebo klávesou F12.
Skupina Dokument se v dialogu objeví jen tehdy, když je otevřený nějaký výkres. Nastavení, která platí pro celý program bez ohledu na výkres, popisuje kapitola Nastavení programu.
Tady je přehled všech záložek:

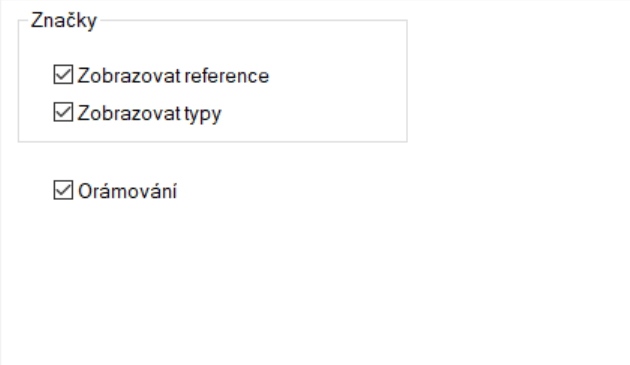

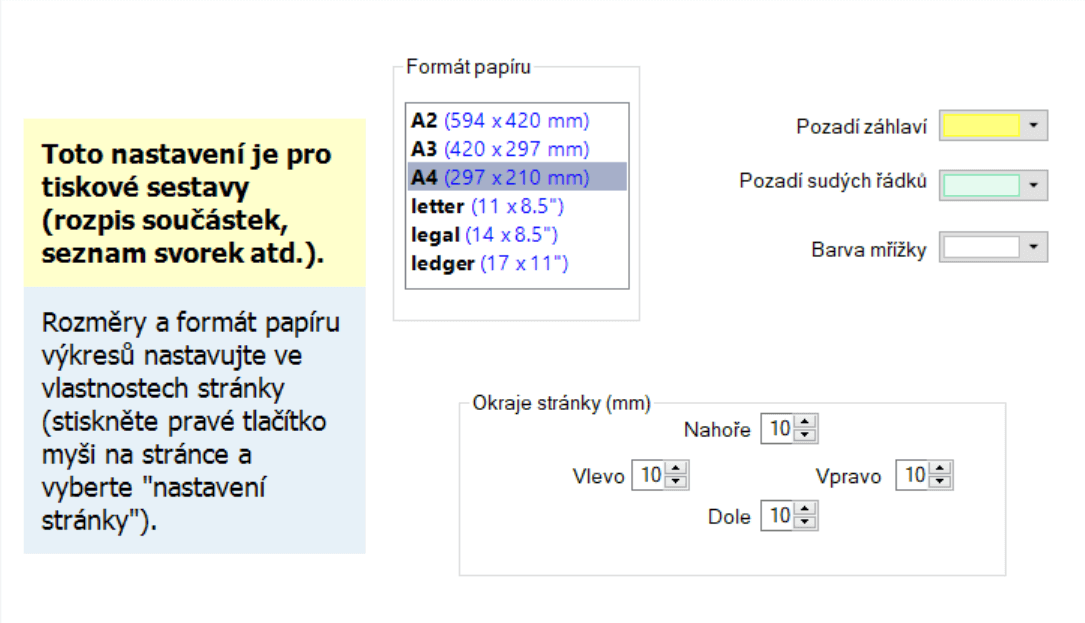

Dokument - Tiskové sestavy
Když potřebujete vytisknout kusovník, seznam spojů nebo jiný výstup, záleží na tom, jak bude vypadat. Na této záložce si nastavíte vzhled a formátování všech tiskových sestav pro daný výkres.
Formát papíru
Sestavy se tisknou nezávisle na výkresu, takže mohou mít jiný formát papíru než samotné schéma — kusovník se často hodí na A4 na výšku, i když je výkres na A3.
Okraje stránky
Okraje sestavy v milimetrech, zvlášť vlevo, nahoře, vpravo a dole.
Barvy
Tři tlačítka určují vzhled tabulky:
- Pozadí záhlaví — barva prvního řádku s názvy sloupců,
- Pozadí sudých řádků — barva každého druhého řádku; střídání barev usnadňuje čtení širokých tabulek,
- Barva mřížky — barva linek mezi buňkami.
💡 Pro-tip: Pokud sestavy tisknete na černobílé tiskárně, zvolte pro pozadí velmi světlé odstíny. Sytá barva se na laseru vytiskne jako tmavá šeď a text pod ní zhorší čitelnost.

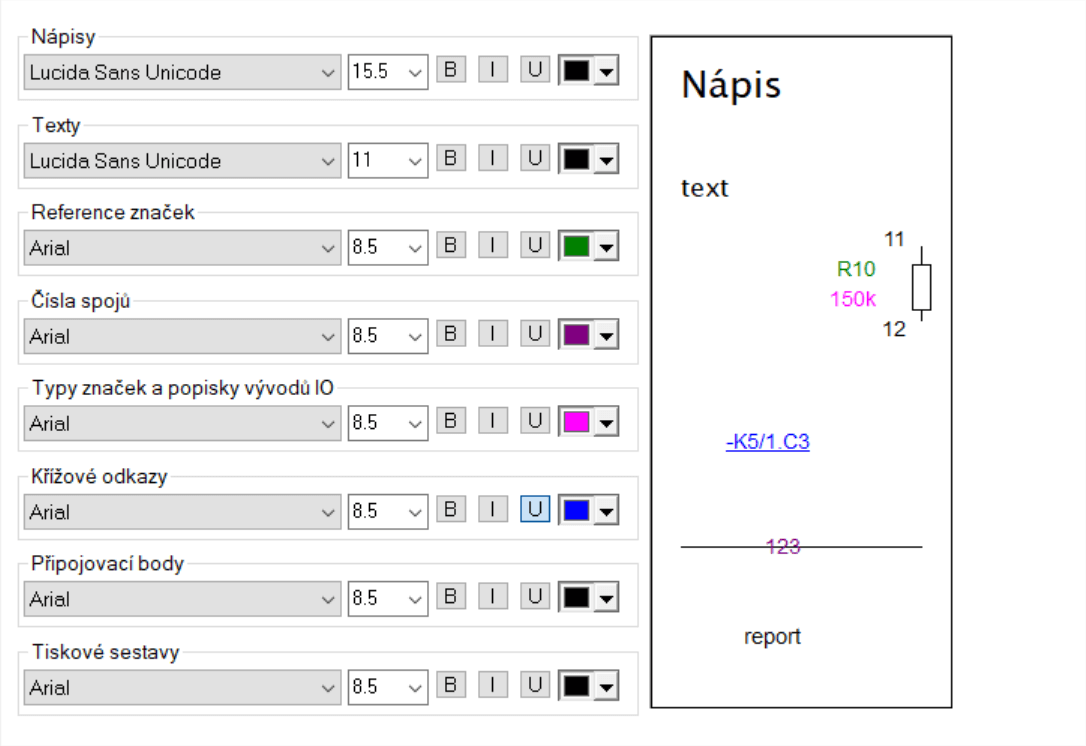

Dokument - Fonty
Špatně zvolené písmo dokáže zkazit i pečlivě nakreslený výkres. Tady si pro každý textový prvek nastavíte typ a velikost fontu, aby byl výkres čitelný a profesionální.
Font se nastavuje zvlášť pro osm druhů textu:
| Skupina | Čeho se týká |
|---|---|
| Nápisy | samostatné nápisy vkládané příkazem Vložit - Nápis |
| Texty | víceřádkové texty ve výkresu |
| Typy značek a popisky pinů IO | typ značky a popisky vývodů u integrovaných obvodů |
| Reference značek | označení značek, například -K1 |
| Křížové odkazy | odkazy popsané na kartě Křížové odkazy |
| Připojovací body | čísla připojovacích bodů |
| Tiskové sestavy | text v kusovníku a dalších sestavách |
| Čísla spojů | popisky s čísly spojů |

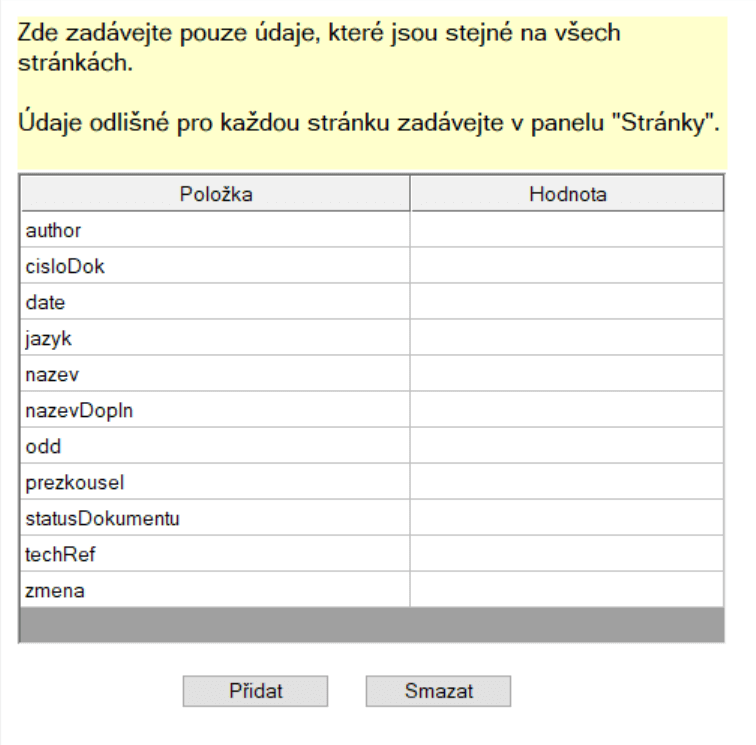

Dokument - Proměnné
Proměnné jsou textové hodnoty, které se automaticky doplňují do popisového pole výkresu. Zadejte sem třeba název projektu, jméno zákazníka nebo číslo zakázky - a tyto údaje se propíšou všude, kde je v popisovém poli na ně odkaz.
Tlačítkem Přidat vytvoříte novou proměnnou, tlačítkem Smazat odeberete vybranou. Program sám nabídne proměnné odpovídající polím ve zvoleném popisovém poli, takže obvykle stačí doplnit hodnoty.
Dokument - Popis
Někdy si potřebujete k výkresu poznamenat informace, které se nehodí přímo do schématu - poznámky ke konstrukci, rozpracované nápady nebo pokyny pro kolegu. Tato záložka slouží jako poznámkový blok přímo uvnitř dokumentu.
Dokument - Popisové pole
Na této kartě zapnete jeho zobrazení, vyberete soubor, určíte pozici na stránce (dole, vlevo nebo vpravo) a odstup od okrajů. Význam jednotlivých tlačítek popisuje kapitola Popisové pole pro technické výkresy.

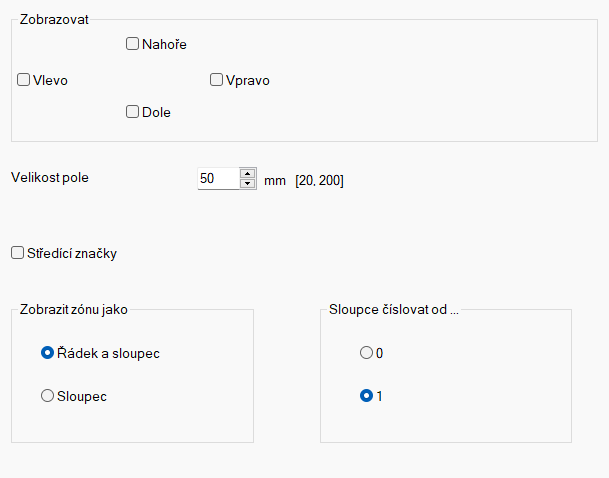

Dokument - Souřadnicová síť
Na této kartě určíte, na kterých okrajích se síť vykreslí, jak velká jsou jednotlivá pole a jak se zóny označují. Vše popisuje kapitola Souřadnicová síť.
Dokument - Číslování spojů
Na této kartě zapnete automatické číslování a nastavíte, kde a jak se čísla ve výkresu vypisují. Vše popisuje kapitola Číslování spojů.
