Jednopólová a vícepólová schémata
Než začnete kreslit, je dobré vědět, jaký typ schématu potřebujete. Jednopólové schéma ukazuje, co kde je. Vícepólové schéma ukazuje, jak to funguje. Program zvládne obojí.
jednopólové(montážní) | vícepólové(prováděcí) |
|---|---|
| zobrazuje fyzické umístění zařízení (např. v budovách) | zobrazuje přesný průběh proudu a funkci obvodů |
| všechny vodiče jednoho kabelu jsou kresleny jako jedna čára | každý vodič je kreslený jako samostatná čára |
|
|
jak nakreslit: |
|
| přes spoj položte značky vodič, ochranný vodič a nulový vodič | kabel nakreslete pomocí funkce kreslení kabelů |
příklady značek: |
|
spínač |
|
|
|
spínač dvojitý |
|
|
|
spínač střídavý |
|
|
|
spínač křížový |
|
|
|
trafo |
|
|
|

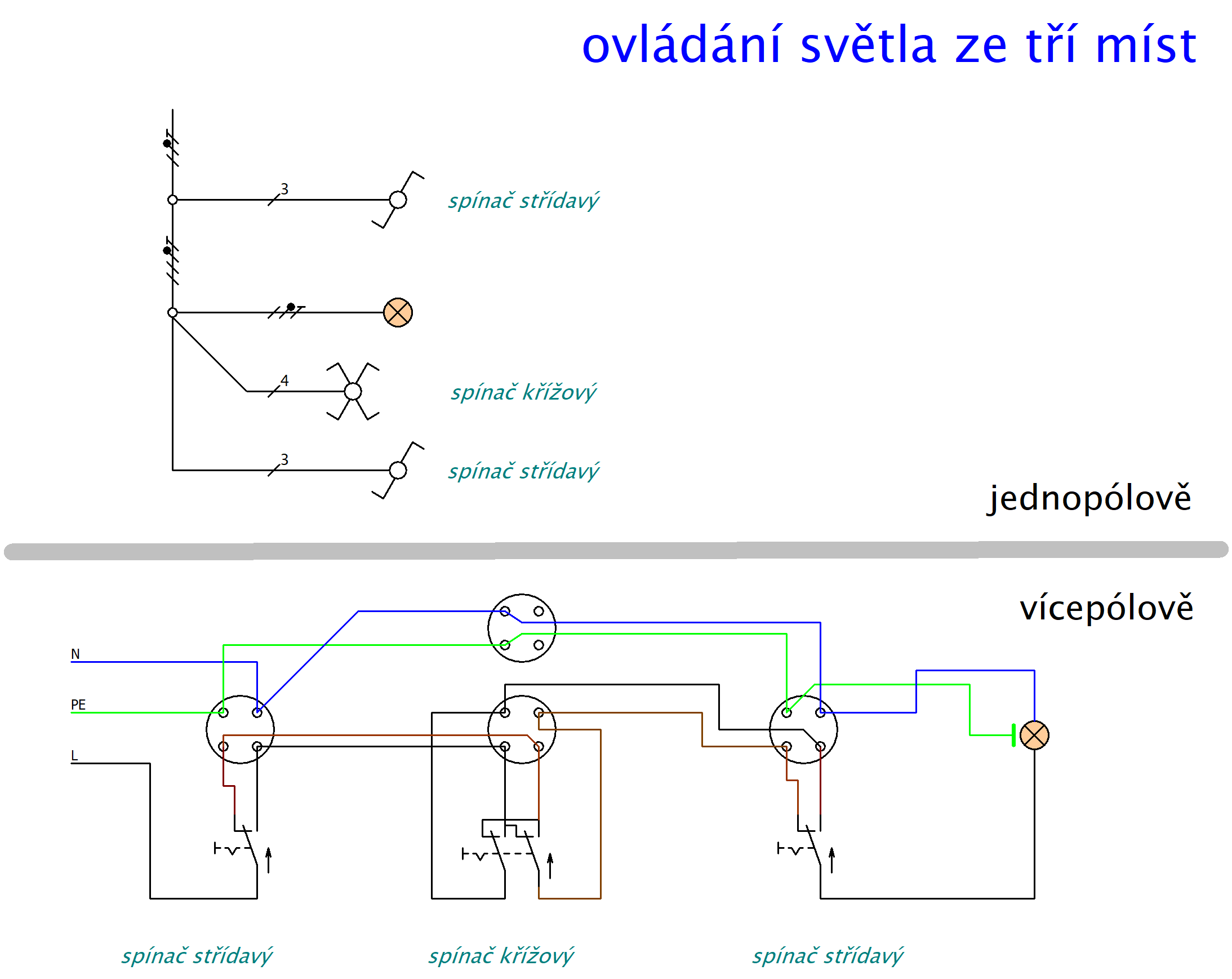

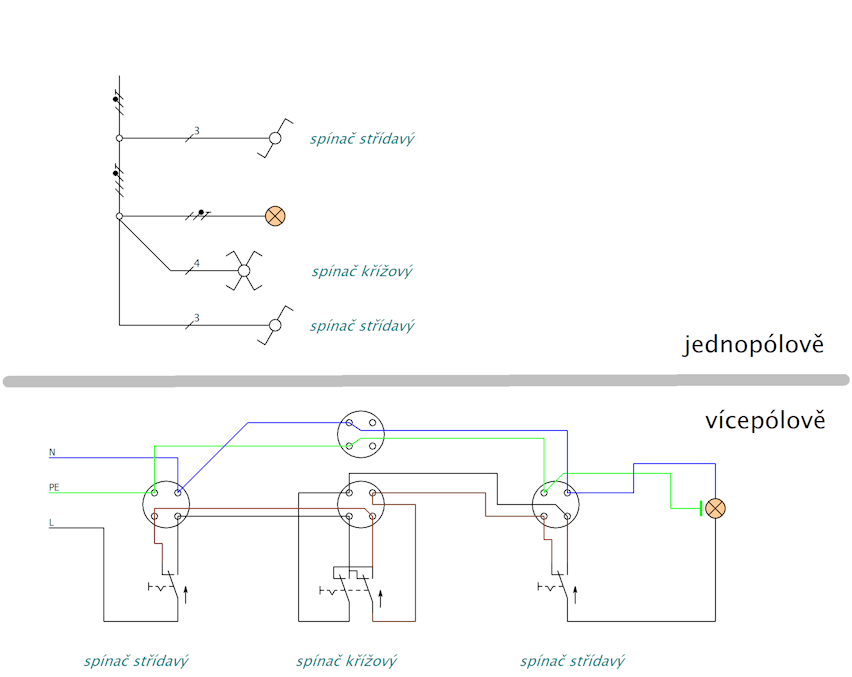

Příklad jednopólového a vícepólového zapojení
Automatický výpočet délek kabelů v půdorysu
Kreslíte-li schéma elektroinstalace v půdorysu, program za vás automaticky spočítá přibližnou délku kabelů. Jak to funguje? V jednopólovém zobrazení představuje jeden spoj jeden kabel. Program vezme délku spoje na výkresu a vynásobí ji měřítkem stránky.
Příklad: Spoj dlouhý 10 cm v měřítku 1:50 = délka kabelu 5 metrů (10 cm x 50 = 500 cm = 5 m).
Jak zobrazit délky kabelů:
- Vytvořte výpis spojů.
- Klikněte pravým tlačítkem myši na záhlaví tabulky výpisu spojů.
- Zvolte Přidat sloupec a vyberte proměnnou
_len.
💡 Pro-tip: Délky kabelů z výpisu berte jako orientační. V praxi vždy přidejte 10-15 % rezervu na ohyby, průchody zdmi a nepředvídané trasy.
