Kreslení spojů mezi součástkami (zapojování spojů)

Základní postup kreslení spojů

1. Vyberte z menu Vložit položku Spoj, klikněte na tlačítko na nástrojové liště, nebo jednoduše stiskněte klávesu s.
2. Kurzor myši se změní na kurzor spojovacího režimu (pájka).
3. Najeďte kurzorem k vývodu značky, kde má spoj začínat. Až vývod zčervená, klikněte.
4. Kliknutím vytvoříte odbočku (zlom) spoje. Pokud jste odbočili špatně, klávesou Backspace ⌫ se vrátíte o krok zpět.
5. Přesuňte kurzor k cílovému vývodu. Opět klikněte, až vývod zčervená.
6. Spoj je hotový a program rovnou přejde na kreslení dalšího. Chcete-li skončit, stiskněte Esc.



Připojení spoje k jinému spoji

1. Postup je stejný jako výše, ale místo cílového vývodu druhé součástky klikněte na existující spoj v místě, kde chcete navázat. Program automaticky přidá kapku (tečku), která vyznačuje propojení.
2. Pokud se dva spoje pouze kříží (bez propojení), kapka se nevytvoří. Chcete-li je v místě křížení propojit, použijte příkaz Vložit - Propojení nebo ikonu na nástrojové liště.



Změna tvaru spoje

Tvar spoje lze upravovat pouze tehdy, pokud to jeho struktura umožňuje.

Spoj musí mít alespoň tři segmenty. V takovém případě lze měnit jeho tvar posunutím prostředního segmentu, který není připojen k žádnému symbolu.

⚠️ Důležité:

Změna tvaru spoje se provádí výhradně tažením za úchopové body (resize handles).

Pokud uchopíte spoj za jeho čáru a posunete ho, posune se celý spoj a dojde k jeho odpojení od značek.

Krajní segmenty jsou vždy připojeny k značkám, a proto jejich polohu nelze měnit.

Správně: změna tvaru pomocí úchopového bodu. Změna tvaru spoje se provádí výhradně tažením za úchopové body (resize handles).
Chybně: tažení za čáru → spoj se odpojí. Změna tvaru spoje se provádí výhradně tažením za úchopové body (resize handles). Pokud uchopíte spoj za jeho čáru a posunete ho, posune se celý spoj a dojde k jeho odpojení od značek.



Šikmé spoje

Někdy potřebujete spoj, který nevede jen vodorovně a svisle. Příkaz Vložit - Šikmý spoj vám to umožní.

Aby bylo jasné, jaký typ spoje právě kreslíte, program zobrazuje odlišný kurzor pro šikmý a pravoúhlý spoj:

pravoúhlý spoj	šikmý spoj



Zakřivené spoje

Pro organicky vypadající spoje použijte beziérovu křivku (příkaz Nakreslit - Křivka).

⚠️ Zakřivené spoje nelze připojovat na jiné spoje -- fungují jako samostatné prvky.

Jak zadat číslo zakřiveného spoje: V panelu Vlastnosti nebo funkcí Upravit - Přečíslovat spoje.

Jak zobrazit číslo ve výkresu: Vyberte spoj a v panelu Vlastnosti klikněte na odkaz Vložit číslo spoje. Můžete zobrazit i více čísel u jednoho spoje.

Jak číslo z výkresu odstranit: Vyberte číslo spoje a stiskněte klávesu Delete.

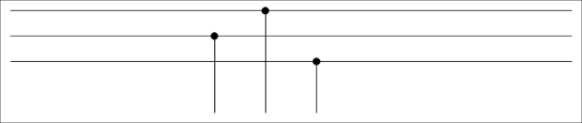

Spoje začínající nebo končící "ve vzduchu"

Někdy potřebujete spoj, který nevede ke konkrétní součástce. V takovém případě začněte kreslení pravým tlačítkem myši. Dále postupujte normálně (odbočky levým tlačítkem) a chcete-li ukončit spoj ve vzduchu, použijte opět pravé tlačítko.



Dvoubarevné spoje

Potřebujete-li ve schématu odlišit vodiče barevným pruhem (např. zeleno-žlutý ochranný vodič), využijte dvoubarevné spoje:

Postup:

1. Dvojklikem na spoji otevřete panel Vlastnosti.
2. Vyberte typ čáry.
3. Nastavte 1. barvu.
4. Nastavte 2. barvu.
5. Zapněte 2. barvu.

Tvar spoje

Když připojíte spoj k jinému spoji, program automaticky přidá tečku na místo spojení. Pokud ji nechcete zobrazovat, vypněte ji v panelu Vlastnosti v položce Obrys/Tvar.

Jak znázornit směr toku energie

Vyberte spoj a v panelu Vlastnosti zvolte požadovaný tvar šipky. Šipka se zobrazí na konci spoje ve směru, který zvolíte.
