Výpis spojů

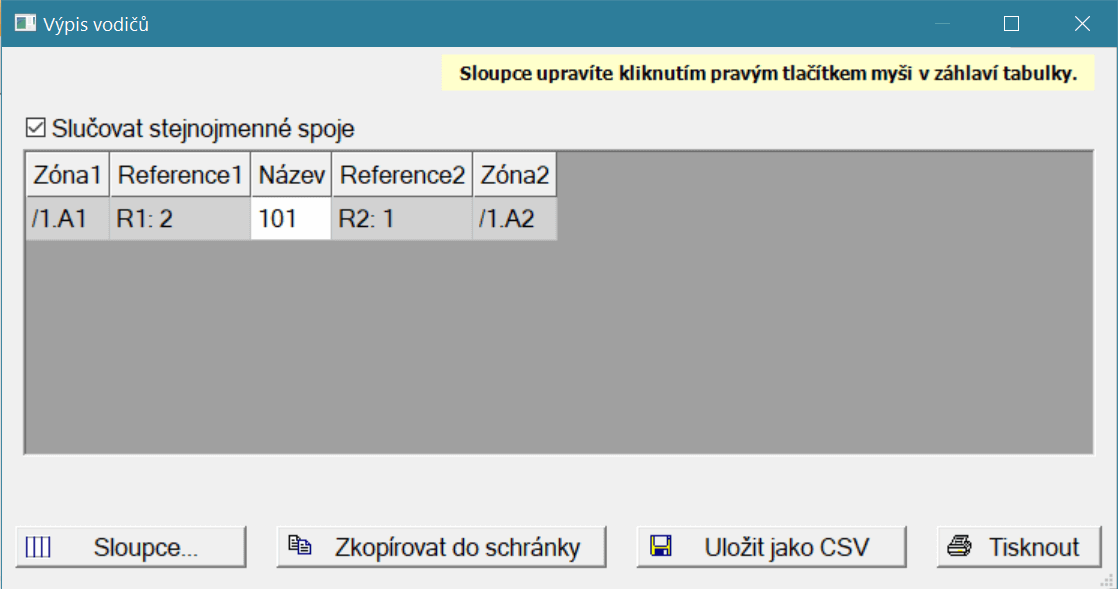

Výpis spojů vám ukáže všechna propojení ve vašem dokumentu – odkud kam vedou, v jaké zóně souřadnicové sítě se nacházejí a jak se jmenují vodiče. Vygenerujete ho příkazem Výstupy - Výpis spojů.

Po zapnutí volby slučovat stejnojmenné spoje se spoje se stejným názvem zobrazí jako jeden spoj – to výrazně zpřehlední sestavu.

Atributy spojů

Potřebujete ke spojům evidovat doplňující informace, třeba barvu vodiče? K tomu slouží atributy spojů.

Klepněte pravým tlačítkem myši do záhlaví tabulky.
V zobrazené nabídce vyberte možnost Nový sloupec.

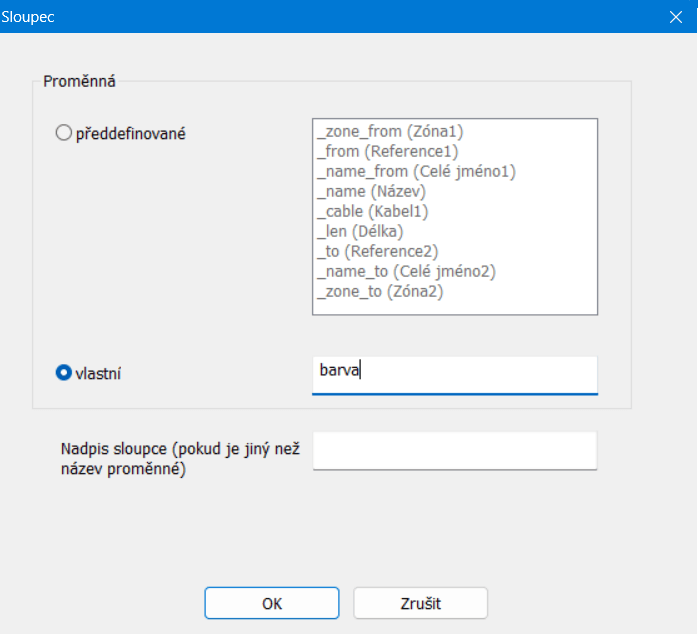

V následujícím dialogu vyberte volbu "vlastní" a zadejte název proměnné, např. "barva".
Do seznamu spojů se přidá nový sloupec, do kterého můžete psát hodnoty atributu (např. konkrétní barvu vodiče).

Délka spoje (vodiče)

Ve výpisu spojů lze zobrazit i délky jednotlivých vodičů.

Klepněte pravým tlačítkem myši do záhlaví tabulky.
V zobrazené nabídce vyberte možnost Nový sloupec.
V následujícím dialogu vyberte proměnnou _len (délka).
Program bude do tohoto sloupce automaticky vkládat délku nakresleného spoje. Pokud je zadáno měřítko výkresu, zobrazí se délka ve skutečných jednotkách.
Pokud si přejete vkládat vlastní odhad délky, vyberte možnost vlastní, uveďte název proměnné (např. délka) a potvrďte tlačítkem OK.

💡 Pro-tip: Přidejte si do výpisu spojů sloupec "barva" – při zapojování rozváděče pak přesně víte, jakou barvou má být který vodič.
