Souřadnicová síť

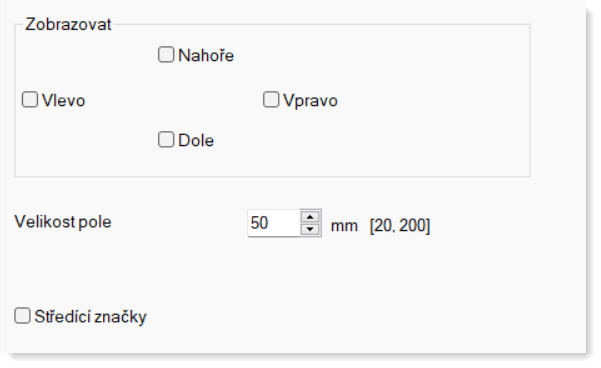

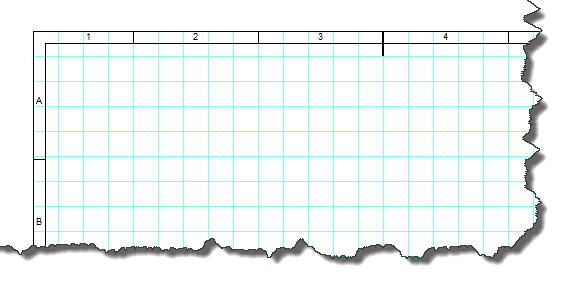

U rozsáhlých výkresů se snadno ztratíte — proto existuje souřadnicová síť. Zobrazí se po okrajích výkresu a umožní vám přesně popsat polohu jakékoliv součástky. Zapnete ji v nastavení: F12 - Dokument - souřadnicová síť. Můžete si vybrat, kolem kterých hran se síť zobrazí, a volitelně zapnout i středící značky.

Jednotlivé volby

Zobrazovat

Čtyři nezávislá políčka určují, na kterých okrajích stránky se síť vykreslí — nahoře, vlevo, vpravo a dole. Běžně se používají všechny čtyři, u úzkých výkresů stačí dva.

Velikost pole

Šířka jednoho pole sítě v milimetrech, v rozsahu 20 až 200 mm. Menší pole znamená přesnější odkaz, ale hustší popis okraje.

Středící značky

Doplní na okraje stránky značky vyznačující střed listu — používají se při skládání a archivaci výkresů.

Zobrazit zónu jako

Určuje tvar odkazu na zónu: Řádek a sloupec (například C3), nebo jen Sloupec (například 3). Druhá varianta se hodí u výkresů, které jsou jen jeden řádek vysoké.

Sloupce číslovat od

Zvolte, jestli má číslování sloupců začínat 0, nebo 1.

⚠️ Pokud chcete na určité stránce souřadnicovou síť vynechat, klikněte pravým tlačítkem na stránku, zvolte příkaz Nastavení stránky, vyberte kartu Ostatní a zrušte zaškrtnutí Zobrazovat souřadnicovou síť.

Souřadnicová síť je dostupná pouze v placené verzi.

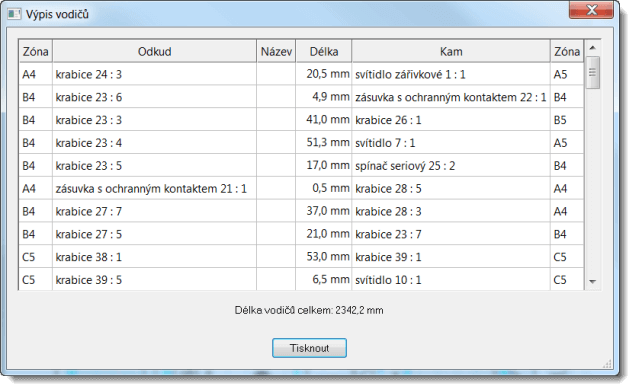

Zóna, ve které se právě nachází kurzor myši, se zobrazuje ve stavovém řádku ve spodní části obrazovky. Stejnou informaci najdete i ve výpisu spojů — u každého vodiče je uvedena zóna jeho začátku a konce.

💡 Pro-tip: Souřadnicová síť je neocenitelná při týmové práci. Místo „ten rezistor někde vlevo nahoře" stačí říct „podívej se na zónu B4" — a kolega okamžitě ví, kam se dívat.
