Atributy značek a kabelů
Každá značka ve výkresu často potřebuje doplňující informace — referenci, typ součástky nebo třeba výrobce. K tomu slouží atributy, textové popisky, které můžete ke značce připojit.

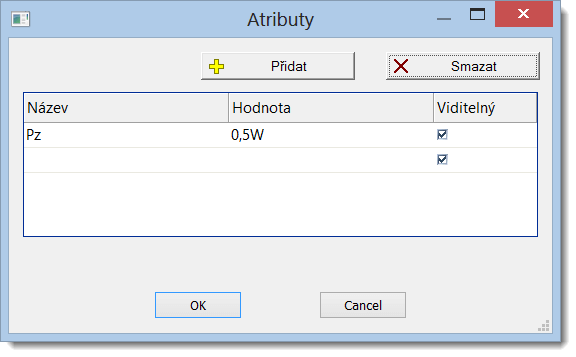

Atribut přidáte tak, že dvakrát kliknete na značku, a v dolní části panelu Vlastnosti kliknete na odkaz Atributy. Otevře se dialogové okno, kde zadáte název atributu, jeho hodnotu a zda má být ve výkresu viditelný.
⚠️ Názvy atributů smí obsahovat pouze písmena a číslice, nesmí začínat číslicí a doporučuje se začínat velkým písmenem.
Pozice atributů značek
Chcete, aby se atributy u nově vložených značek zobrazovaly vždy na stejném místě? Stačí jednou nastavit jejich pozici a program si ji zapamatuje.
Postup:
- Vložte značku do výkresu.
- Přetáhněte atributy na požadované místo.
- Klikněte na značku pravým tlačítkem myši a vyberte příkaz
Uložit pozice popisků
Konfigurace knihovny
Zadávat atributy ručně u každé značky by bylo zdlouhavé. Proto si můžete předdefinovat atributy pro celé skupiny značek najednou.

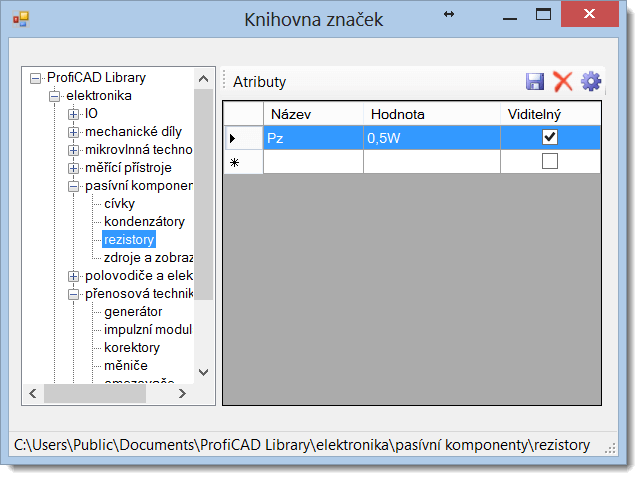

Použijte příkaz menu Nástroje - Konfigurace knihovny. V levé části okna vyberte skupinu značek, v pravé části najdete dvě karty: Společné atributy skupiny a Atributy jednotlivých značek.

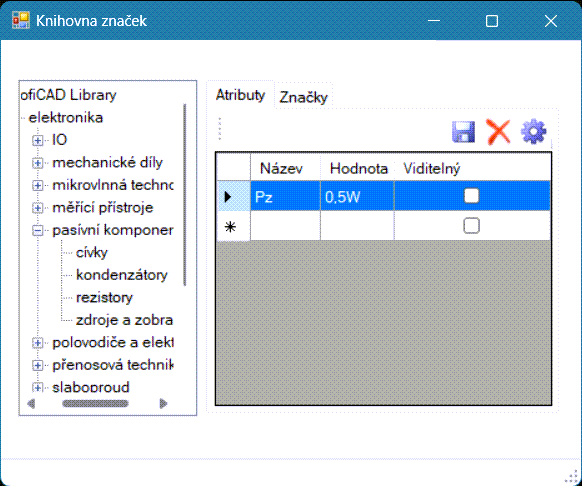

Společné atributy skupiny
Hodnotu atributu můžete nechat prázdnou, nebo rovnou vyplnit tu nejčastěji používanou. Každá značka vložená do výkresu automaticky zdědí atributy své skupiny i všech nadřazených skupin. Atributy přidané skupině "ProfiCAD Library" tak platí pro úplně všechny značky.
⚠️ Po provedení změn nezapomeňte vyvolat příkaz Zobrazit - znovu načíst položky, aby se změny projevily v knihovně.

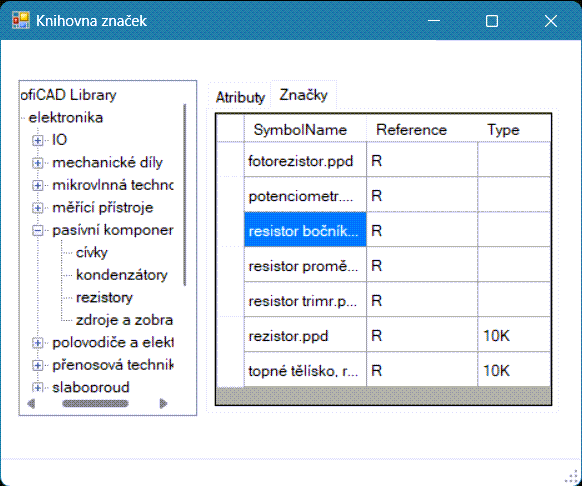

Atributy jednotlivých značek
Tato karta zobrazuje v tabulce všechny značky vybrané skupiny. U každé značky můžete rovnou vyplnit výchozí hodnoty atributů. Standardně jsou k dispozici sloupce Reference a Type; další sloupce (atributy) přidáte tlačítkem Edit Columns.
