Výpis kabelů

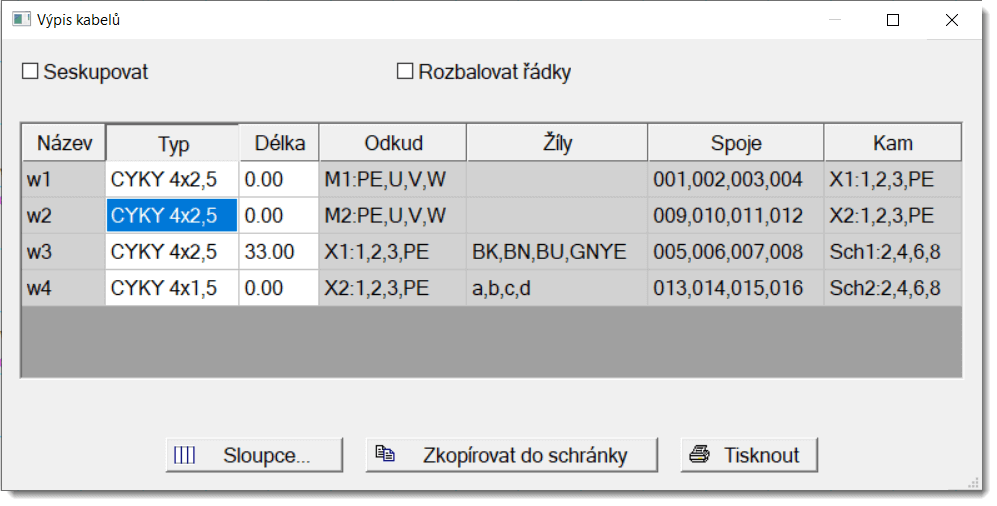

Výpis kabelů vám dá kompletní přehled o všech kabelech ve výkresu. Otevřete ho přes menu Výstupy - Výpis kabelů. Pro každý kabel jsou uvedeny tyto informace:

• Název kabelu
• Typ kabelu
• Délka kabelu
• Odkud vede (ve formátu značka:čísla vývodů)
• Žíly
• Spoje
• Kam vede

Volba Seskupovat zobrazí součet délek kabelů podle jejich typů.

Volba Rozbalovat řádky zobrazí každou žílu kabelu na samostatném řádku.

Jak sečíst délky kabelů

Pomocí spojů

Tento způsob je vhodný pro půdorysy objektů, kde jsou spoje (kabely) zakresleny podle skutečné trasy.

• Program automaticky detekuje délku spoje na výkresu.
• Je-li pro stránku nastaveno měřítko, program délku automaticky přepočítá na reálné jednotky.
• Souhrnné údaje naleznete ve výpisu spojů.

Pomocí kabelových značek

Tuto metodu lze využít v jednopólovém i vícepólovém zobrazení. Kabelová značka zde slouží jako reprezentant konkrétního kabelu.

• Po vložení značky (nebo dodatečně přes pravé tlačítko myši) zadáte v dialogovém okně odhadovanou délku. Program ji v tomto režimu nedokáže určit automaticky, proto je vyžadováno ruční zadání.
• Kromě délky zde definujete také název a typ kabelu.
• Celkový součet délek podle jednotlivých typů naleznete ve výpisu kabelů.

💡 Pro-tip: Funkce "Seskupovat" je neocenitelná při objednávání materiálu – na jeden pohled vidíte, kolik metrů kterého typu kabelu potřebujete.
