Vkládání obrázků

Fotografie, logo firmy, naskenovaný půdorys — to všechno můžete vložit přímo do výkresu. Podporované formáty jsou BMP, JPG, PNG, GIF a WMF.

Máte 4 způsoby, jak obrázek dostat do výkresu:

  • a) V Průzkumníku Windows vyberte obrázek, stiskněte Ctrl + C a v ProfiCADu Ctrl + V.
  • b) Přetáhněte obrázek z Průzkumníku Windows přímo na plochu výkresu.
  • c) Přes menu Vložit - Obrázek — otevře se dialog pro výběr souboru.
  • d) Ze schránky Windows — nejrychlejší způsob pro obrázky z jiných aplikací.

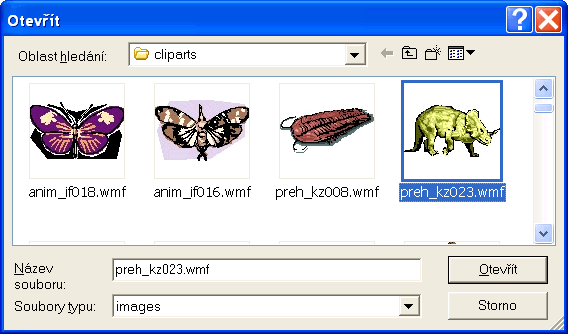

dialogové okno pro vkládání obrázků

⚠️ Před vložením doporučujeme obrázek upravit v grafickém editoru — oříznout a zmenšit rozlišení. Zbytečně velké obrázky nafukují velikost dokumentu.




Vkládání obrázků ze schránky

Potřebujete do výkresu přenést obrázek z PDF katalogu nebo z webové stránky? Tohle je nejrychlejší cesta:

  1. V dokumentu PDF co nejvíce zvětšete předlohu — čím víc přiblížíte, tím lepší kvalitu dostanete. Použijte zoom in nebo kolečko myši se stisknutým Ctrl.
  2. Udělejte screenshot. Ve Windows 10 a novějších stiskněte Win+Shift+S. U starších systémů použijte PrtScn.
  3. Přepněte do ProfiCADu a stiskněte Ctrl + V.

💡 Pro-tip: Vkládáte půdorys budovy jako podklad? Umístěte ho do nejspodnější vrstvy. Nebude vám překážet při kreslení a snadno ho schováte nebo zobrazíte podle potřeby.




Změna velikosti obrázku

Vyberte obrázek a táhněte za jeden z rohových úchytů. Velikost se mění symetricky — střed obrázku zůstává stále na stejném místě.

Pokud při tažení držíte stisknutou klávesu Alt, velikost se nemění symetricky — ukotvený zůstává protilehlý roh, takže obrázek roste či se zmenšuje směrem k taženému rohu.




Omezení velikosti obrázků

Maximální velikost jednoho obrázku: 10 MB. Větší soubor program odmítne vložit. Řešením je zmenšit rozlišení obrázku nebo ho uložit v úspornějším formátu (např. PNG nebo JPG místo BMP).

Upozornění od 5 MB. Obrázky větší než 5 MB program vloží, ale nejdřív zobrazí varování — velké obrázky mohou zpomalit práci s dokumentem. Můžete pokračovat, nebo vložení zrušit.

Ochrana proti extrémně velkým obrázkům. I malý soubor (třeba komprimovaný JPG) může po otevření zabírat obrovské množství paměti, pokud má velmi vysoké rozlišení. Takové obrázky program také odmítne a doporučí snížit rozlišení.

Celkový limit na dokument: 100 MB. Součet všech obrázků v jednom dokumentu by neměl přesáhnout 100 MB. Při překročení program zobrazí varování s doporučením odstranit nepoužívané obrázky.

💡 Tip: Pokud je obrázek příliš velký, zmenšete jeho rozlišení v libovolném grafickém editoru (stačí i Malování). Pro schémata a výkresy obvykle bohatě stačí rozlišení do 1920 × 1080 bodů.
