Stránky

Panel Stránky slouží k vytváření vícestránkových dokumentů.

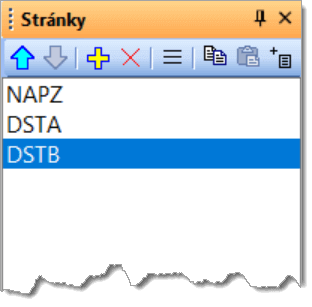

Ovládací tlačítka panelu

Funkce tlačítek:

1. přidá stránku
2. smaže stránku
3. zobrazí seznam stránek
4. zkopíruje stránku do schránky
5. vloží stránku ze schránky
6. vloží tiskovou sestavu
7. přesune stránku nahoru
8. přesune stránku dolů
9. otevře nastavení panelu Stránky

Způsob zobrazení stránek

V panelu Stránky můžete tlačítkem 9 zvolit jeden ze čtyř způsobů zobrazení stránek:

1. pořadové číslo stránky
2. krátký název stránky (způsob používaný v předchozích verzích)
3. pořadové číslo, tečka a název stránky
4. libovolný text s použitím proměnných

Názvy proměnných zapisujte mezi složené závorky { a }.

Toto nastavení se ukládá samostatně pro každý dokument. Pokud vám původní způsob vyhovuje, není nutné u existujících dokumentů nic měnit. Nový, popisnější způsob zobrazení lze použít i u stávajících dokumentů – je však nutné jej nastavit ručně.

Kde se zadávají hodnoty proměnných stránky

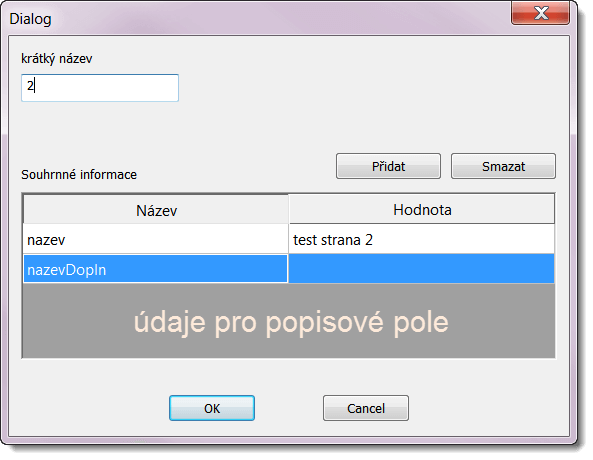

Dvojklikem na název stránky se zobrazí dialogové okno, ve kterém na kartě "Proměnné" nastavíte "krátký název stránky", "název stránky" a proměnné stránky.

Proměnné pro stránky tiskových sestav

Když do projektu tlačítkem 6 vložíte tiskovou sestavu, program pro ni automaticky nastaví tyto dvě proměnné:

• název – název tiskové sestavy, například „Rozpis součástek“ nebo „Výpis spojů“
• krátký název – třípísmenný kód podle následující tabulky:

kód	název sestavy	anglický název
BOM	rozpis součástek	bill of materials
LOC	výpis kabelů	list of cables
LOT	výpis svorek	list of terminals
LOP	seznam stránek	list of pages
LOW	seznam spojů	list of wires

Údaje pro popisové pole se zadávají na těchto místech:

údaje stejné pro všechny stránky (firma, kreslil, atd.)	údaje pro konkrétní stránku (název, doplňující název)
F12 – Dokument – Proměnné	v panelu Stránky dvojklikem na název stránky
