Tiskové sestavy

Tiskové sestavy vám dávají strukturovaný přehled o obsahu výkresu – rozpis součástek, výpis spojů, seznam kabelů a další. Existují ve dvou formách:

Volné tiskové sestavy

Zobrazují se pomocí menu Výstupy. Jsou ideální pro vyplňování údajů o značkách a spojích, protože současně vidíte výkres i tiskovou sestavu. Editovaný objekt (značka nebo spoj) se zvýrazňuje přímo ve výkresu.

Vložené tiskové sestavy

Vkládají se do projektu pomocí tlačítka (8) v panelu Stránky. Jsou trvalou součástí projektu, takže se vytisknou vždy společně s výkresy. Stejnou tiskovou sestavu můžete vložit víckrát – například rozpis značek jednou normálně a jednou seskupený podle typů. Po potvrzení se tisková sestava vloží jako nová stránka.

Tiskové sestavy mohou mít jiný formát papíru než stránky s výkresy. Každá sestava může mít vlastní orientaci papíru.

Jak nastavit formát papíru pro tiskové sestavy:

F12 - Dokument - Tiskové sestavy

Jak nastavit orientaci papíru pro tiskové sestavy:

V panelu Stránky dvojklikem na stránku vyvolejte dialogové okno a vyberte kartu Orientace stránky.

Sloupce

Sloupce si můžete přizpůsobit kliknutím pravým tlačítkem myši v záhlaví tabulky. Zobrazí se menu, které umožňuje:

přidat nebo smazat sloupec (Nový sloupec, Smazat sloupec)
nastavit zarovnání sloupce (Zarovnat doleva, Zarovnat na střed, Zarovnat doprava)
nastavit proměnnou sloupce (Vlastnosti sloupce)

Pořadí sloupců změníte přetažením záhlaví myší. Kliknutím na záhlaví seřadíte řádky podle daného sloupce.

Každý sloupec má přiřazenu proměnnou. Tu můžete změnit pomocí položky menu Vlastnosti sloupce.

Každá tisková sestava obsahuje několik předdefinovaných proměnných. Některé sestavy (rozpis značek, výpis spojů a výpis kabelů) umožňují přidat sloupce s vlastní proměnnou. Tato proměnná je současně atributem dané značky nebo spoje.

Příklad: přidání výrobce

Ve výpisu značek vyberte příkaz Nový sloupec. Zadejte vlastní proměnnou, například vyr, a název sloupce Výrobce. Potvrďte tlačítkem OK. Nyní můžete vyplnit výrobce pro jednotlivé položky. Každá značka bude mít atribut vyr s hodnotou, kterou jste zadali.

Tlačítka tiskových sestav

V okně tiskových sestav najdete několik tlačítek:

Sloupce

Umožňuje uložit konfiguraci tiskové sestavy (které sloupce obsahuje) a později ji znovu načíst. Můžete si tak připravit různé sestavy například podle typu projektu nebo požadavků zákazníka. Více v části Sady sloupců.

Zkopírovat do schránky

Zkopíruje data tiskové sestavy do schránky Windows. Poté je můžete vložit například do MS Excelu pomocí klávesové zkratky Ctrl+V.

Uložit jako CSV

Uloží data do souboru ve formátu CSV. Tento soubor lze otevřít nebo importovat do MS Excelu pomocí příkazu Data - Z textu/CSV.

Tisknout

Vytiskne sestavu nebo ji uloží jako PDF pomocí virtuální tiskárny Microsoft Print to PDF (případně jiné PDF tiskárny).

Filtr

Umožňuje určit, které značky (součástky) budou zahrnuty do rozpisu součástek.

Sady sloupců

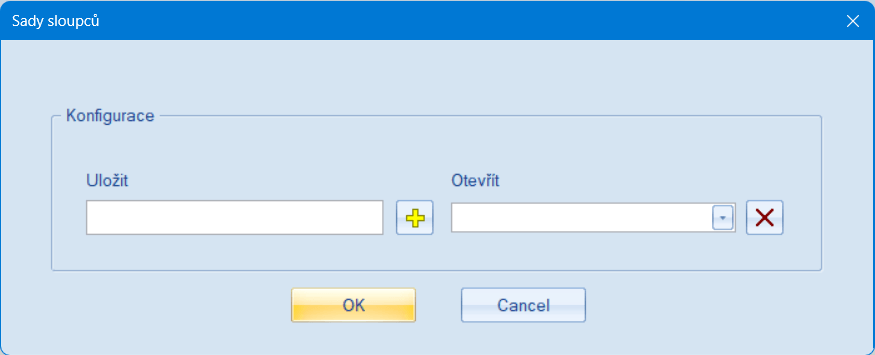

Tlačítkem Sloupce otevřete dialogové okno Sady sloupců. V něm si aktuální nastavení sloupců tiskové sestavy uložíte pod názvem a později ho jedním výběrem použijete znovu. Sady se ukládají zvlášť pro každý typ tiskové sestavy.

Uložení: Sloupce nejdřív upravte v tiskové sestavě (pravým tlačítkem myši v záhlaví tabulky). Pak otevřete dialog, do pole Uložit napište název sady a klikněte na tlačítko +. Pokud sada s tímto názvem už existuje, program se zeptá, zda ji chcete přepsat.

Načtení: V seznamu Otevřít vyberte název sady a potvrďte tlačítkem OK. Sloupce tiskové sestavy se nastaví podle sady.

Úprava: Upravte sloupce v tiskové sestavě a uložte je pod stejným názvem – přepsání potvrďte.

Smazání: V seznamu Otevřít vyberte sadu, klikněte na tlačítko × a smazání potvrďte.

Název sady musí být platný název souboru – nesmí obsahovat znaky \ / : * ? " < > |.

💡 Pro-tip: Uložte si konfigurace sloupců pro různé typy projektů (rozváděč, instalace, FVE). Při novém projektu pak stačí načíst tu správnou a nemusíte pokaždé nastavovat sloupce od nuly.
