Export do formátu DXF a DWG

Potřebujete předat výkres kolegovi, který používá AutoCAD nebo jiný CAD program? K tomu slouží formát DXF – univerzální formát pro výměnu dat mezi CAD aplikacemi, vyvinutý firmou Autodesk.

ProfiCAD umožňuje převádět dokumenty do formátu DXF verze 21 (AutoCAD 2007).

Export pomocí webového rozhraní

Použijte menu Nápověda - Převodník do formátu DXF. Tento převodník je zdarma.

Export přímo z programu

Tato možnost je k dispozici pouze v placené verzi programu. Příkazem menu Výstupy - Exportovat do DXF nebo DWG převedete aktuální dokument. Objeví se dialogové okno, kde zadáte cestu pro uložení vyexportovaného souboru.

Větší množství výkresů je možno převést do formátu DXF nebo DWG dávkově z příkazové řádky programem P2A.exe.

Postup:

  1. Spusťte příkazovou řádku.
  2. Přejděte do adresáře, kde je program nainstalován (pravděpodobně C:\Program Files\ProfiCAD\).
  3. Přejděte do podadresáře "lib".
  4. Spusťte příkaz:

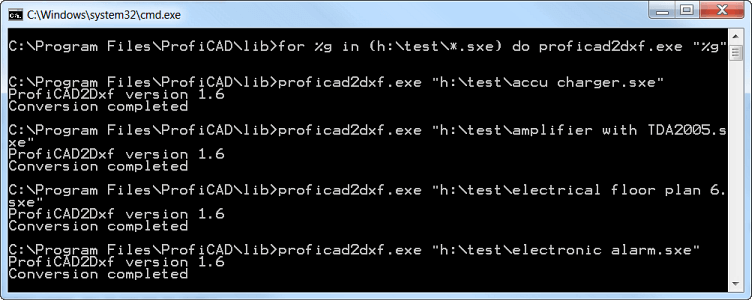

    for /r "cesta_kde_jsou_soubory_k_převodu" %g in (*.sxe) do P2A.exe "%g" dxf
    Pokud například výkresy potřebujete převést z adresáře "h:\test", příkaz bude vypadat takto:
    for /r "h:\test\" %g in (*.sxe) do P2A.exe "%g" dxf
  5. Příkaz převede všechny výkresy na uvedené cestě včetně podadresářů. Každý převedený soubor se uloží vedle původního výkresu pod stejným názvem s příponou .dxf.

Pro převod do DWG napište místo dxf hodnotu dwg.

Pokud příkaz ukládáte do dávkového souboru (.bat), zdvojte znak procenta: místo %g pište %%g.

Úplná syntaxe: P2A.exe <výkres.sxe> <dxf|dwg> [výstupní soubor] [soubor logu]. Pokud zadáte výstupní soubor, složka, do které ho ukládáte, už musí existovat.
