Kreslení v měřítku

Když kreslíte stavební podlažní plány nebo dispozice rozvaděčů, potřebujete, aby rozměry ve výkresu odpovídaly skutečnosti. K tomu slouží měřítko.

Jak měřítko funguje?

Měřítko je poměr rozměrů na papíře k rozměrům ve skutečnosti. Například měřítko 1 : 50 znamená, že 1 cm na papíře odpovídá 50 cm ve skutečnosti. Na šířku papíru A4 (27,7 cm) se tak vejde 13,85 m.

Stavební výkresy se obvykle kreslí v měřítku 1:50.

na papíře1	:	50skutečný objekt

Po nastavení měřítka získáte tři výhody:

1. V panelu Vlastnosti můžete zadávat skutečné rozměry (např. 5,2 m)
2. Měřítko se automaticky zobrazí v popisovém poli
3. Pravítko ukazuje skutečné jednotky

Jak nastavit měřítko

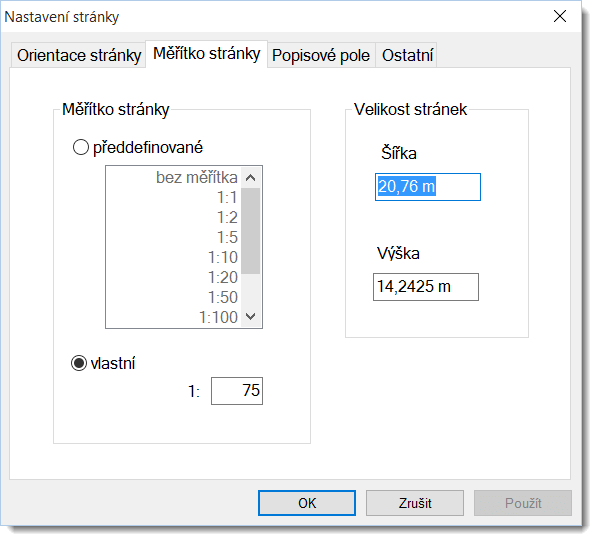

Klikněte pravým tlačítkem ve výkresu, z menu vyberte Nastavení stránky a zvolte položku Měřítko stránky. V dialogovém okně vyberte jednu z předdefinovaných hodnot. U každé hodnoty program zobrazí, jaká velikost papíru odpovídá ve skutečných jednotkách.

⚠️ Měřítko zvolte tak, aby se celý výkres vešel na papír. Dodatečná změna měřítka není vhodná.

Zadávání skutečných rozměrů v panelu Vlastnosti

Rozměry zadávejte ve formátu číselná hodnota jednotka. Jednotka může být: mm, cm, m nebo km. Například: 6 mm, 12,5 cm, 5,11 m atd.

Měřítko v popisovém poli

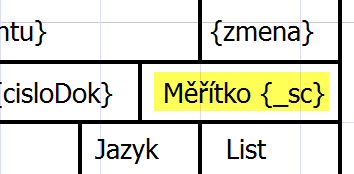

Pro zobrazení měřítka v popisovém poli použijte proměnnou {_sc}. Popisové pole standard8.ptb měřítko již obsahuje.

Pravítko se skutečnými jednotkami

Po nastavení měřítka pravítko automaticky zobrazuje skutečné rozměry - snadno tak odměříte vzdálenosti přímo na obrazovce.

💡 Pro-tip: Než začnete kreslit, rozmyslete si měřítko dopředu. Pokud si nejste jistí, zadejte rozměr největšího prvku do výkresu a ověřte, zda se vejde na papír.
