Křížové odkazy
Křížové odkazy propojují související prvky napříč stránkami projektu. Díky nim se nemusíte zdlouhavě prohledávat výkres — stačí kliknout na odkaz a přeskočíte rovnou tam, kde potřebujete být.
Vodiče
Základní princip: pokud mají dva vodiče stejný název, považují se za vodivě propojené. Název se zadává v panelu Vlastnosti.
Když vodič končí ve vzduchu a na jiné stránce existuje vodič se stejným názvem, program automaticky zobrazí odkaz na ten druhý vodič.
Konec vodiče směřující doleva nebo nahoru odkazuje na předchozí stránky projektu.
Konec vodiče směřující doprava nebo dolů odkazuje na následující stránky projektu.
Značky
Komponenta je elektrické zařízení, které se skládá z několika značek.

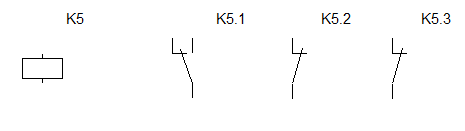

Typický příklad: cívka relé a její kontakty. Hlavní značka je cívka relé, podružné značky jsou jednotlivé kontakty.
Hlavní značka by měla mít přiřazenou referenci (zadáte ji v panelu Vlastnosti ), například K5. Podružné značky pak dostanou stejné označení + tečka + číslo, tedy K5.1, K5.2 atd.
Podružné značky se standardně nezobrazují v rozpisce. Chcete-li je tam vidět, zaškrtněte volbu zobrazovat podružné značky.
Pokud budete toto pojmenování dodržovat, program automaticky zobrazí u každé značky komponenty odkaz na všechny ostatní značky téže komponenty.
Na obrázku vidíte relé na straně 1:
a jeho kontakty na straně 2:
Výchozí formát odkazů je reference/stránka.zóna — v souladu s normou EN 61082-1 článek 5.8.
Nastavení křížových odkazů
⚠️ Generování odkazů je třeba nejprve zapnout, a to na kartě F12 - Systém - Křížové odkazy.
Co se má odkazy propojovat
- Vytvářet křížové odkazy značek — odkazy mezi značkami, které patří k sobě, například mezi cívkou relé a jeho kontakty.
- Vytvářet křížové odkazy spojů — odkazy u spojů, které pokračují jinde ve výkresu.
- Vytvářet křížové odkazy mezi spoji i pokud jsou na stejné stránce — ve výchozím stavu se odkazy u spojů vytvářejí jen mezi různými stránkami; touto volbou je zapnete i v rámci jedné stránky.
Formát odkazů
Zvlášť pro značky a zvlášť pro spoje vyberete ze seznamu, jak se má odkaz zapsat. Předpřipravené varianty kombinují tyto zástupné symboly:
| Symbol | Význam |
|---|---|
{ref} | reference protější značky, u spojů název protějšího spoje |
{po} | pořadové číslo stránky |
{pa} | krátký název stránky |
{zone} | zóna podle souřadnicové sítě |
Formát {ref}/{pa}.{zone} tedy vypíše například -K1/L2.C3, kdežto /{po}.{zone} jen /2.C3.
💡 Pro-tip: Formáty se zónou ({zone}) mají smysl jen tehdy, když má výkres zapnutou souřadnicovou síť. Bez ní zůstane místo zóny prázdno.
Proč někdy vznikají nežádoucí křížové odkazy?
Příčina je téměř vždy stejná: vodiče nejsou správně napojeny na připojovací bod značky.
Řešení:
- a) Umístěte konec vodiče přesně na připojovací bod značky — musí „zaklapnout".
- b) Pokud to nepomůže, smažte vodič a nakreslete ho znovu.
