Rozpis součástek a kusovník

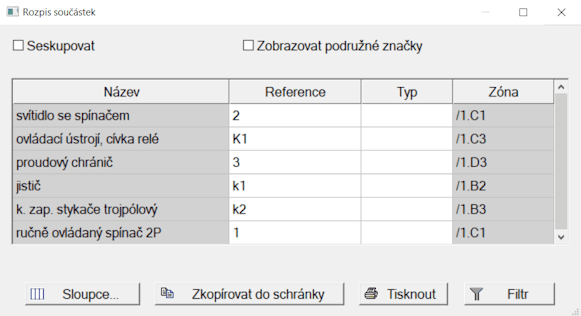

Rozpis součástek vám dá kompletní přehled o všech značkách ve výkresu – co kde je a kolik toho potřebujete. Spustíte ho příkazem Výstupy - Rozpis součástek.

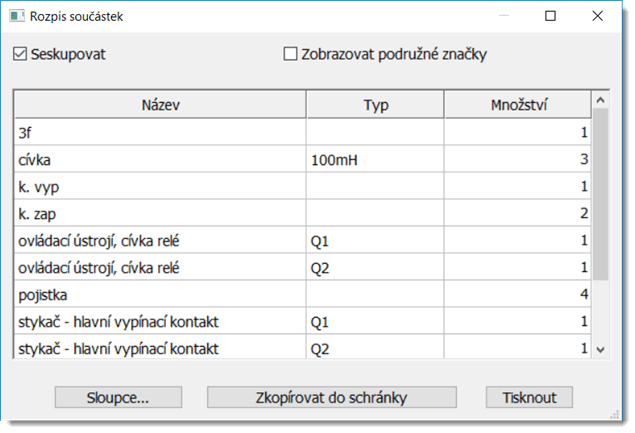

Zaškrtnutím volby seskupovat se zobrazí kusovník – součástky seskupené podle typu s celkovým počtem.

Filtr rozpisu součástek

Nepotřebujete v rozpisu všechny značky? Filtr vám umožní přesně vybrat, co se má zobrazit.

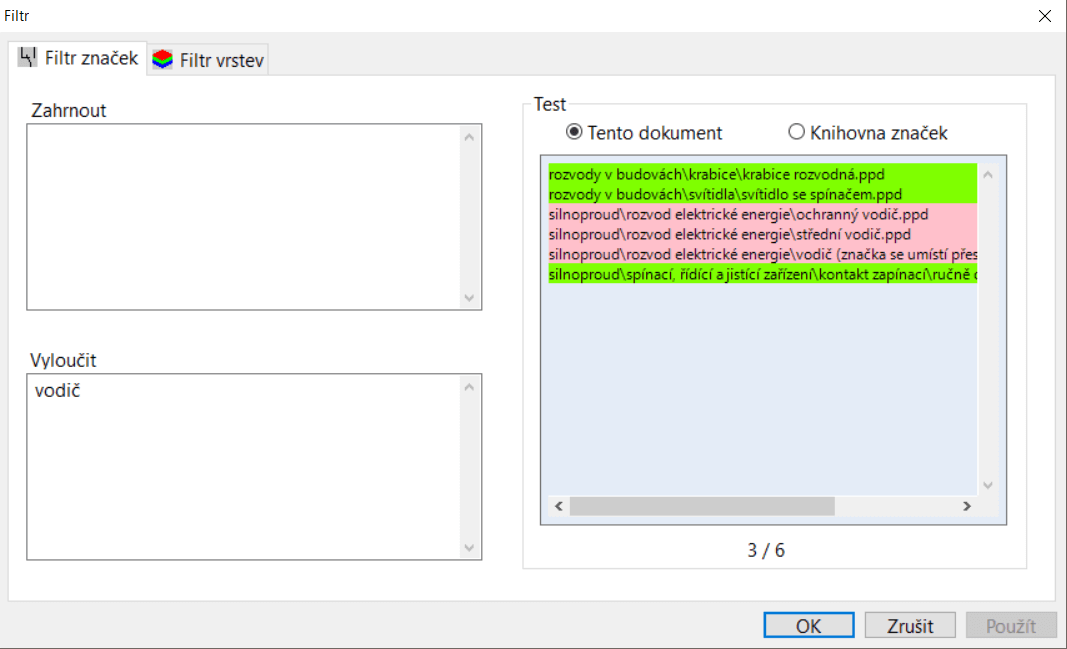

V okně s rozpisem součástek stiskněte tlačítko Filtr. Objeví se dialogové okno s kartami Filtr značek, Filtr vrstev a Filtr stránek.

Filtr značek

Filtr značek obsahuje dvě textová pole. Do pole Zahrnout uveďte názvy značek, které mají být v rozpisu. Pokud je toto pole prázdné, zahrnou se všechny značky. Do pole Vyloučit uveďte názvy značek, které chcete z rozpisu vynechat.

Každý název uveďte na jeden řádek. Stačí uvádět částečné názvy – program zahrne všechny značky, které daný text obsahují. Filtr podporuje dva speciální znaky:

^ pro začátek názvu. Například ^pas vybere všechny značky začínající na "pas".

$ pro konec názvu. Například nač$ vybere všechny značky končící na "nač".

Testovací oblast

V pravé části okna je seznam značek pro otestování filtru. Testovací oblast pracuje ve dvou režimech:

• Tento dokument

  Zobrazí všechny značky obsažené ve výkresu. Značky vyhovující filtru jsou zelené, ostatní červené.

• Knihovna značek

  Zobrazí pouze značky z knihovny, které vyhovují filtru.

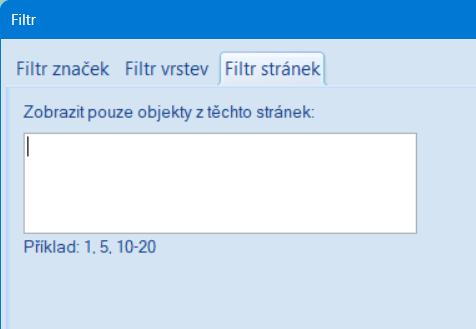

Filtr stránek

Do políčka "Zobrazit pouze objekty z těchto stránek" zadejte čísla stránek oddělená čárkou (například 1, 6), rozsah stránek (například 15-20) nebo kombinaci obojího (například 1, 5-12).
