Knihovna značek

Knihovna značek je instalována do adresáře "C:\Users\Public\Documents\ProfiCAD Library" Doporučujeme knihovnu přesunout do libovolného adresáře, který pravidelně zálohujete nebo nastavit zálohování na tento adresář. To provedete v nastavení programu (F12) - )Cesty).

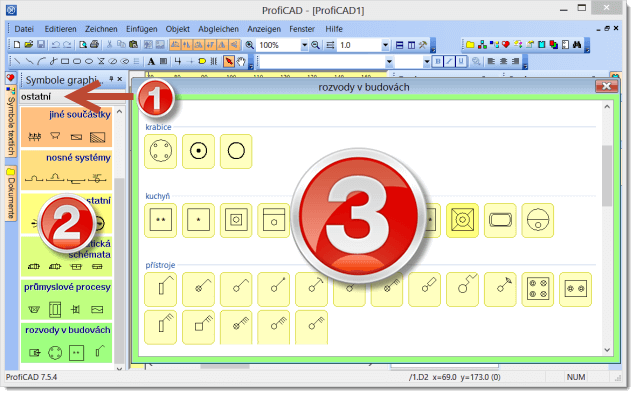

Knihovna by měla obsahovat několik adresářů, které se zobrazí v seznamu (1). Při výběru položky ze seznamu (1) se zobrazí jeho podadresáře v oblasti (2). Při výběru položky z oblasti (2) se zobrazí adresáře a značky v oblasti (3).

Značky by neměly být přímo v úrovních (1) a (2), protože pak by se neměly kde zobrazit.

knihovna elektro značek

Program ProfiCAD - kreslení elektrotechnických schémat pracuje s třemi typy značek:

  • značky z knihoven - načítají se ze souborů s příponou PPD. Tyto značky lze editovat pomocí editoru značek.
  • integrované obvody - načítají se ze souborů s příponou PICD. Tyto značky lze editovat pomocí editoru značek.
  • značky vestavěné - hradla a transformátory. U těchto značek lze měnit některé parametry (počty vývodů, vinutí atd.)

Založení skupiny

Provedete vytvořením adresáře v knihovně značek.

Přejmenování skupiny

Provedete přejmenováním adresáře v knihovně značek.

Jak smazat značku nebo skupinu značek

V nastavení programu (F12), karta Cesty klikněte na tlačítko Otevřít v průzkumníku pod textem knihovna značek. Smažte soubory a adresáře které nepotřebujete.

Jak přejmenovat značku

Jak přejmenovat značku v knihovně

Klikněte pravým tlačítkem myši na značku v paletě značek. Objeví se kontextové menu, kde vyberte příkaz "Přejmenovat".

Jak přejmenovat značku ve výkresu

Vyberte značku a v dolní části panelu Vlastnosti klikněte na odkaz "Přejmenovat".

Ostatní soubory v knihovně

Knihovna obsahuje adresáře začínající znakem "_" které mají speciální účel:

_TB : slouží k ukládání popisových polí (soubory s koncovkou ptb)
_LIN : slouží k ukládání definicí čar (soubory s koncovkou lin)
_conf: další informace, například výchozí atributy značek

Značky byly vytvořeny s pomocí těchto norem:

  • Většina značek je podle normy EN 60617.
  • Některé značky (používané v USA) jsou podle normy IEEE Std 315-1975 a ANSI Y32.2-1975
  • Značky pro průmyslové procesy jsou podle EN ISO 10628.
  • IEC 61082 - Zhotovování dokumentů používaných v elektrotechnice.

Je možné mít knihovnu značek, ke které mají přístup více uživatelé? Existuje síťová funkce pro více uživatelů?

Ano, ve firmě lze na serveru vytvořit sdílený adresář. Tento adresář lze na počítačích zaměstnanců připojit jako síťový disk (např. Z:).

Pokud je knihovna značek umístěna v tomto sdíleném adresáři, mohou všichni zaměstnanci sdílet značky i výkresy a pracovat s nimi společně.
