Svorky

Svorka je značka, která má v editoru značek nastavenou funkci svorka. Svorkovnici můžete nakreslit dvěma způsoby:

• blok svorek – jedna značka obsahuje více svorek (například 4 nebo 12),
• samostatné svorky – každá značka je jedna svorka; svorkovnice je rozmístěná po výkresu, klidně i na více stránkách.

Oba způsoby lze v jedné svorkovnici kombinovat.

Označení svorky

Úplné označení svorky, například X1:5, se skládá ze dvou částí:

• reference značky označuje svorkovnici (X1),
• číslo svorky (5) je uložené v atributu připojovacího bodu.

Program obě části skládá sám – v seznamu svorek, v Průzkumníku i při hledání. Do reference značky proto zapisujte jen označení svorkovnice.

⚠️ Dvojtečka v referenci je chyba. Pokud do reference zapíšete X1:6, program bere celý text jako označení svorkovnice. Důsledky:

• v seznamu svorek se objeví označení X1:6:6,
• v dialogu Přečíslovat svorky se svorkovnice rozpadne na více řádků (X1, X1:6, …),
• hledání výrazu X1:6 svorku nenajde.

Správný postup: do reference zapište X1 a číslo svorky přidělte dialogem Přečíslovat svorky (viz níže), případně ho zadejte přímo v atributech připojovacích bodů.

Svorky v knihovně značek

V knihovně najdete dostatečný výběr svorek. Použijte funkci hledání značek a hledejte výraz „svorka“ nebo „svorkovnice“.

Pokud si přejete vytvořit vlastní svorku, postupujte podle následujícího návodu.

Jak si vytvořit vlastní svorku

1. Nakreslete svorku v editoru značek.
2. Pro každé vodivé propojení vložte dva připojovací body (pomocí ikony ), jeden jako vstup, jeden jako výstup. Svorka proto musí mít sudý počet připojovacích bodů.
3. ⚠️ Dbejte na to, aby dvojice připojovacích bodů byly vloženy za sebou (zkontrolujte pomocí panelu Průzkumník).
4. Označte funkci značky jako svorka. Stiskněte klávesu F12, vyberte kartu „Značka“ a v položce „Funkce“ vyberte „svorka“.
5. Značku uložte (Ctrl + S) a zavřete editor značek (Ctrl + W).
6. Vložte svorku do výkresu, klikněte na ni pravým tlačítkem myši a vyberte položku Konfigurovat připojovací body.
7. Každá dvojice vodivě propojených připojovacích bodů musí mít stejné označení. Jeden musí být označen jako vstup (IN), druhý jako výstup (OUT). Mezi IN a OUT se přepíná dvojklikem. Ukázka svorkovnice se čtyřmi svorkami:
8. Klikněte pravým tlačítkem na svorku a vyberte Uložit pozice popisků. Tím se změny uloží do knihovny – až tuto svorku vložíte do výkresu znovu, nemusíte už nic nastavovat.

Číslování svorek

Čísla svorek jsou uložená v atributech připojovacích bodů. U bloku svorek má každá svorka dva připojovací body se stejným číslem – program předpokládá, že připojovací body se stejným číslem jsou vodivě spojené.

Číslo první svorky bloku nastavíte v panelu Vlastnosti ve skupině Ostatní v políčku Číslovat od. Ostatní svorky bloku navazují: blok se čtyřmi svorkami a hodnotou 5 dostane čísla 5 až 8. U samostatné svorky je „Číslovat od“ přímo její číslo. Pokud políčko nevidíte, značka nemá nastavenou funkci svorka.

Ruční nastavení stačí u jednoho bloku. U svorkovnice složené z více bloků nebo ze samostatných svorek je rychlejší dialog Přečíslovat svorky.

Přečíslování svorek

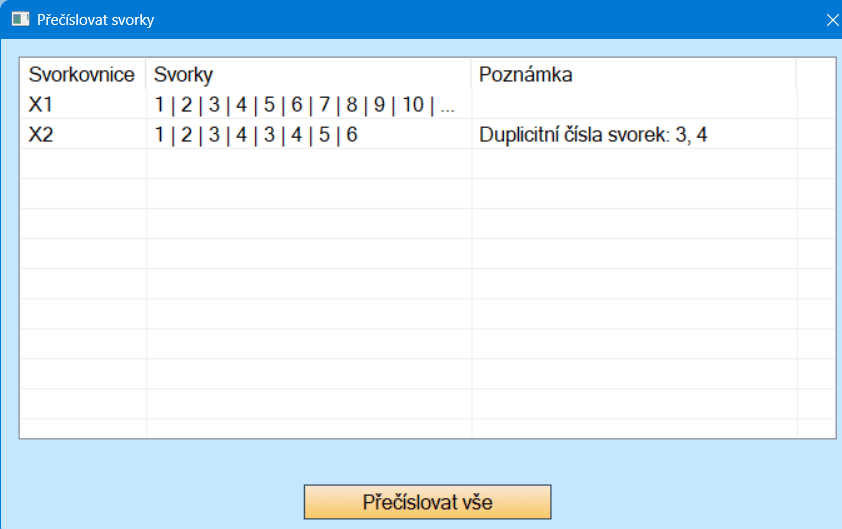

Příkaz Upravit → Přečíslovat svorky otevře dialog se všemi svorkovnicemi projektu. Každý řádek je jedna svorkovnice (reference). Sloupec Svorky ukazuje čísla svorek v pořadí, v jakém je svorky dostanou.

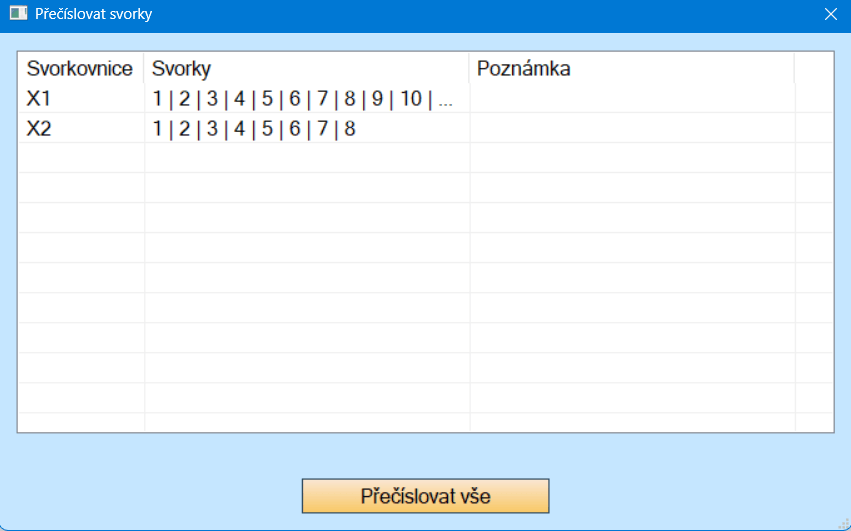

Tlačítko Přečíslovat vše očísluje každou svorkovnici od 1. Uvnitř svorkovnice se svorky číslují v tomto pořadí:

1. podle stránky,
2. shora dolů,
3. zleva doprava.

Blok svorek navazuje tam, kde předchozí skončil: svorkovnice X1 ze tří bloků po čtyřech svorkách dostane čísla 1–4, 5–8 a 9–12.

Pokud chcete přečíslovat jen některé svorkovnice – například nově přidanou X3, zatímco X1 a X2 jsou už zapojené – označte jejich řádky. Tlačítko se změní na Přečíslovat vybrané a ostatní svorkovnice zůstanou beze změny. Více řádků vyberete pomocí Ctrl nebo Shift.

Přečíslování je jediná akce – vrátíte ji zpět pomocí Ctrl + Z.

ℹ️ Ve verzi 12 a 13 pokračovalo číslování průběžně přes všechny svorkovnice (X1 = 1–8, X2 = 9–12). Od verze 14 začíná každá svorkovnice od 1. Pokud průběžné číslování potřebujete, nastavte u bloků „Číslovat od“ ručně.

Sloupec Poznámka

Dialog ve sloupci Poznámka upozorní na tyto situace:

• dvojtečka v referenci – viz Označení svorky výše,
• duplicitní čísla svorek – dvě svorky stejné svorkovnice mají stejné číslo, například po zkopírování bloku; přečíslování to opraví,
• značka bez číselných atributů – značka má funkci svorka, ale její připojovací body nemají číselné atributy. Přečíslování takovou značku přeskočí; opravte atributy podle návodu Jak si vytvořit vlastní svorku výše.

Svorky v Průzkumníku a hledání

Panel Průzkumník zobrazuje u svorky i její čísla, například svorka: X1, R: 1,2,3,4. Svorku můžete hledat podle úplného označení, například X1:5.

Seznam svorek

Které vodiče, kabely a přístroje jsou ke svorkám připojené, zjistíte z tiskové sestavy Seznam svorek.
