2.2.2012

Převod do DXF

Převodník do formátu DXF byl upraven - zmenšila se velikost textů ve výsledném dokumentu.

27.1.2012

ProfiCAD 6.7

Nový způsob vytváření značek

Pokud plánujete vytvořit značku, která se podobá některé již existující značce v knihovně, je vhodné vytvořit ji jako kopii a pouze změnit rozdíly. Tím se zajistí že značky v knihovně budou mít konzistentní rozměry, rozmístění vývodů atd.

Kliknutí pravým tlačítkem myši na značce (v grafické paletě značek), která slouží jako vzor se objeví menu s dvěma příkazy. První příkaz je "otevřít značku". Druhý příkaz je "vytvořit podobnou značku".

vytvořit podobnou značku

Po zvolení tohoto druhého příkazu se objeví dialogové okno. V něm vyplňte název nové značky. Pokud má být značka v jiné skupině, stiskněte tlačítko “změnit” a vyberte cílovou skupinu.

Po potvrzení tlačítkem OK je vytvoření značky dokončeno. Zbývá udělat změny kterými se nová značka bude lišit od původní (vzorové) a značku uložit.

Nechte si nakreslit značky

Pokud se kreslením značek nechcete sami zabývat, můžete si je nechat nakreslit za poplatek. Cena závisí na počtu značek a pracnosti. Pro dotazy použijte kontaktní formulář.

3.12.2011

ProfiCAD 6.6.1

Nová verze přináší vylepšení které je užitečné zejména pro školy a multilicenční prostředí.

Dříve pokud administrátor nainstaloval ProfiCAD a pak se přihlásil jiný uživatel (student), musel si sám nastavit cestu na knihovnu značek (v nastavení programu, záložka "cesty").

Tato verze nastavuje při instalaci cestu na knihovnu pro všechny uživatele, takže tento problém odpadá.

17.11.2011

ProfiCAD 6.6

zarovnání textu

Zarovnání textů

Je možno nastavit způsob zarovnání textů pomocí ikon na nástrojové liště.


Výpis vodičů - Export

Výpis vodičů lze pomocí nového tlačítka zkopírovat do schránky Windows a pak vložit například do MS Excel pomocí Ctrl+V.

Tisk značek

Tisk značek se spouští příkazem menu Soubor - Tisk značek. Objeví se dialogové okno kde vyberte které značky se mají tisknout zaškrtnutím volby vedle názvu skupiny značek.

tisk elektrotechnických značek

Je možnost zadat kolik značek bude vedle sebe. Program zobrazí kolik značek je vybráno pro tisk a kolik bude potřeba papíru. Tisk (případně náhled před tiskem) spustíte ikonami na nástrojové liště, případně klávesovou zkratkou Ctrl+P.

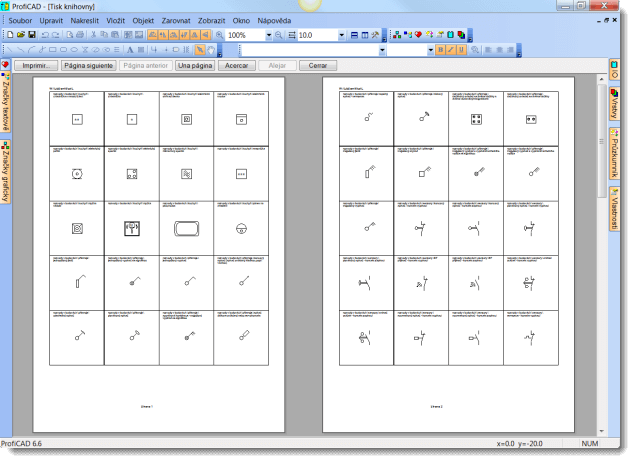

tisk elektrotechnických značek - náhled

Nové značky

Přibylo několik značek. Celou knihovnu můžete stáhnout zde.

Výchozí rastr

Výchozí rastr je nastaven na 10 mm aby se usnadnilo hrubé rozmístění značek v úvodni fázi kreslení výkresu. Po rozmístění značek přepněte rastr na nižší hodnotu. Více informací zde.

Jak provést upgrade

Není třeba stahovat instalátor a znovu program instalovat. Stačí zapnout automatické aktualizace (nastavení programu (F12) - Ostatní) a program se zaktualizuje při příštím startu sám.



28.8.2011

ProfiCAD 6.5

Souřadnicová síť

souřadnicová síť

Pro lepší orientaci v rozsáhlých výkresech je možné zobrazit kolem okrajů výkresu souřadnicovou síť (nastavení programu (F12) - dokument - souřadnicová síť). Je možné zadat kolem kterých hran se bude zobrazovat. Dále je možné zapnout středící značky.

nastavení souřadnicové sítě

Oblast kde se nachází ukazatel myši je zobrazen dole ve stavovém řádku a je uvedena také ve výpisu vodičů pro začátek a konec vodiče.

výpis vodičů

Souřadnicová síť je k dispozici pouze v placené verzi programu.

Nové značky

Knihovna značek je průběžně doplňována. Doporučujeme podívat se jestli nepřibyly nové značky od doby kdy jste program naposledy instalovali. Celou knihovnu můžete stáhnout zde.

2.7.2011

ProfiCAD 6.4.1

Drobné opravy.

25.6.2011

ProfiCAD 6.4

Možnost kreslit dvoubarevné spoje.

dvoubarevné spoje nastavení dvoubarevného spoje
Postup:
  1. vyberte typ čáry
  2. vyberte 1. barvu
  3. vyberte 2. barvu
  4. zapněte 2. barvu



Nový typ čáry

Speciálně pro dvoubarevné spoje byl vytvořen nový typ čáry který má stejně dlouhé segmenty obou barev. Soubor s novým typem čáry si můžete stáhnout zde. Soubor uložte do knihovny značek do adresáře _LIN (nahradí původní soubor lines.lin).

nový typ čáry



24.4.2011

Nové značky

Skupina "rozvody v budovách" byla rozšířena o 36 nových značek. Stáhněte značky kliknutím na obrázek.

stáhnout nové značky pro rozvody v budovách

8.3.2011

Nové značky

Tranzistory v knihovně značek byly doplněny a upraveny aby odpovídaly normě EN60617.

stáhnout tranzistory


21.3.2011

ProfiCAD 6.3

Možnost změnit velikost značky ve výkresu

Velikost značky lze změnit pomocí tažení úchytů myší. Úchyty v rozích mění velikost značky se zachováním poměru šířka/výška. Ostatní úchyty mění velikost jen v příslušném směru.

Velikost značky lze také měnit v panelu Vlastnosti zadáním hodnot pro osu X a Y.

Je možno nastavit výchozí poměr velikosti nově vkládaných značek do výkresu. Tato volba se provádí v nastavení programu (F12) - Cesty - políčko "počáteční zvětšení značek" a je k dispozici pouze v placené verzi.

změna velikosti značky

Možnost změnit tloušťku čar značek a spojů

Pokud zvětšíte značky a bude vám připadat že jejich čáry jsou příliš tenké, můžete nastavit koeficient kterým se vynásobí tlouštka čar a spojů.

Například pokud zadáte koeficient 1.5, změní se tloušťka čáry 0.2 mm na 0.3 mm (1.5 x 0.2 = 0.3). Tato volba se provádí v nastavení programu (F12) - Cesty - políčko "koeficient tloušťky značek a spojů" a je k dispozici pouze v placené verzi.

předvolba změna velikosti značky

Mřížka pod aktuální vrstvou

Dosud byla mřížka kreselena jako nejspodnější vrstva.

Nyní se mřížka vykresluje pod vrstvou která je právě aktuální, aby byla viditelná i když je ve spodní vrstvě například obrázek s půdorysem budovy.

Zobrazení úhlů a délek čar

Při kreslení čáry je ve stavovém řádku zobrazen úhel (vzhledem k vodorovné ose) a délka čáry. V panelu Vlastnosti jsou uvedeny úhly a délky všech segmentů. Symbol < znamená úhel, d znamená délka.

příklad:
3 < 4 úhel segmentu mezi 3. a 4. bodem
3 d 4 délka segmentu mezi 3. a 4. bodem



21.1.2011

ProfiCAD 6.2.2

Drobné opravy.

9.1.2011

ProfiCAD 6.2.1

Oprava - pomalé překreslování objektů.

Web gallery.proficad.com byl přesunut do USA. Web galery.proficad.eu zůstává v ČR. Jinak jsou oba tyto weby jsou identické. Pro rychlou odezvu doporučujeme používat gallery.proficad.eu. Zejména u prohlížeče AutoCAD souborů je rozdíl v rychlosti znatelný.

1.1.2011

ProfiCAD 6.2


možnost změnit velikost značky

(pouze placená verze)

V editoru značek je možnost změnit velikost značky pomocí příkazu menu Objekt - Změnit velikost. Objeví se dialogové okno ve kterém nastavíte novou velikost značky pomocí posuvníku. Značku uložte (soubor uložit).

Tato funkce je určena pro případ kdy nakreslíte značku a později si uvědomíte že by měla mít jinou velikost.

V budoucí verzi programu bude možnost změnit velikost kontkrétní značky vložené do schématu.




převracení objektů

možnost převracení objektů podle horizontální a vertikální osy

Nově lze převracet čáry, křivky a polygony pomocí příkazu menu Objekt - Převrátit horizontálně a Objekt - Převrátit vertikálně.




výchozí popisové pole

nové výkresy a popisové pole


Do nových výkresů se automaticky vkládá popisové pole. Tuto funkci lze vypnout v nastavení programu (F12) záložka "ostatní", dole.




16.10.2010

ProfiCAD 6.1.4

Oprava

Dokumenty lze otvírat dvojklikem z průzkumníku Windows.

2.10.2010

ProfiCAD 6.1.3

V panelu Vrstvy lze měnit pořadí vrstev pomocí dvou nových tlačítek.

19.9.2010

ProfiCAD 6.1.2

Možnost stahovat všechny značky z galerie v jednom souboru.

Drobné opravy a aktualizace nápovědy.

28.8.2010

ProfiCAD 6.1.1

Drobné opravy.

18.8.2010

ProfiCAD 6.1

vylepšení

Schématické značky mohou obsahovat obrázky.

Obrázky lze z průzkumníku Windows (Ctrl+C) vkládat přímo do výkresu (Ctrl+V). Dále je možné je z průzkumníku přetahovat myší do výkresu.

Texty obsažené ve schránce Windows lze vkládat do výkresu klávesou Ctrl+V.

Nastavení programu lze vyvolat klávesovou zkratkou F12.

Přidána čínština a japonština. Přepínat jazyk lze v nastavení programu (F12) karta "ostatní".

5.7.2010

ProfiCAD 6

paleta značek

Hlavní novinkou verze 6 je paleta značek. Byla navržena tak, aby vložení značky do schématu bylo možné jediným kliknutím. Paleta značek se objeví když najedete myší na panel značek.

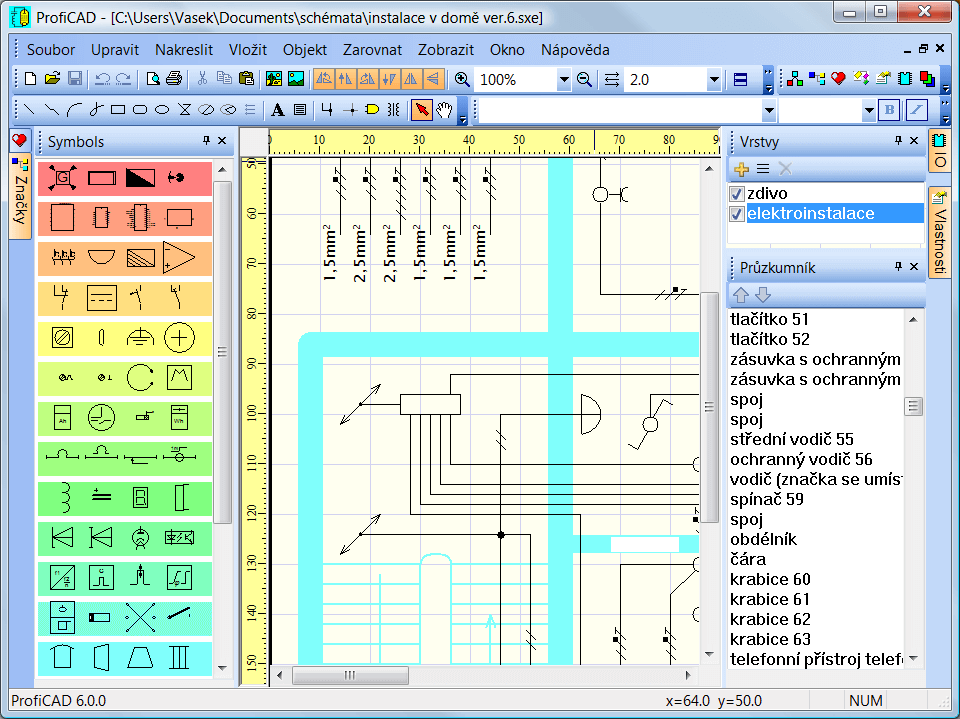

elektroinstalace

Značku vložte do schématu levým tlačítkem myši. Pravým tlačítkem myši otevřete značku v editoru značek.

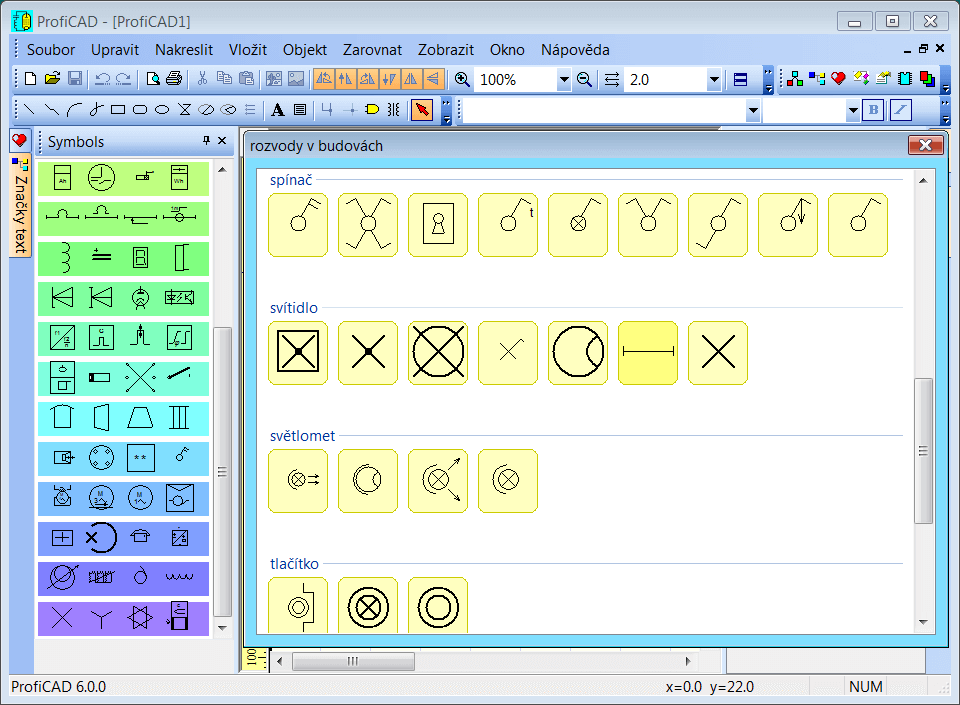

elektro značky

Může se stát, že se paleta značek objeví nechtěně. V tom případě se jí můžete zbavit jedním z těchto způsobů:

  1. zajeďte myší nahoru nad paletu
  2. stiskněte klávesu Esc
  3. klikněte na bílou plochu mezi značkami
  4. stiskněte křížek vpravo nahoře

V systému WindowsXP je paleta značek funkční, ale značky nejsou seskupovány podle podskupin. Doporučený systém je Windows Vista nebo Windows 7.

knihovna

Knihovna značek se již neinstaluje do adresáře "c:\program files\proficad\proficad library", protože v systému Windows Vista a vyšších nemá normální uživatel právo zápisu do tohoto adresáře. Knihovna se instaluje do adresáře "Dokumenty". Samozřejmě můžete knihovnu přesunout do jiného adresáře který Vám vyhovuje, např. "D:\ProfiCAD Library" atd.

Vzhledem k novému grafickému panelu značek je vhodné uspořádat značky tak, aby žádná skupina nebyla příliš velká ani malá. Tak se optimálně využije plocha palety.

vrstvy

V minulé verzi programu existovala omezená podpora vrstev. Výkres mohl mít pouze dvě vrstvy. Nyní může mít výkres neomezený počet vrstev. K přepínání vrstev slouží nový panel "Vrstvy". Aktivní vrstvu (do které se právě kreslí) vyberete ze seznamu. Tlačítko se znakem plus slouží k přidání vrstvy. Tlačítko s červeným křížkem slouží k vymazání vrstvy.

Vrstvy mohou mít libovolný název podle toho jaké objekty se v ní budou nacházet, např.: zdi, elektroinstalace, EZS, ethernet, topení, nábytek atd. Výchozí názvy vrstev u nově vytvořených výkresů (-1 = pozadí, 0 = normální) vycházejí z tradičního označování vrstev v systémech AutoCAD a můžete je libovolně přejmenovat. Viditelnost vrstev lze zapínat a vypínat.

průzkumník

zobrazuje pouze objekty které se nacházejí v aktivní vrstvě. Byla přidána dvě tlačítka které umožnjí měnit pořadí objektů ve výkresu.

kompatibilita

ProfiCAD verze 6 umí otvírat dokumenty z předchozích verzí 3,4, a 5. Dokumenty vytvořené ve verzi 6 nelze otevřít v předchozích verzích. Před instalací verze 6 doporučujeme zazálohovat vaše výkresy a značky.

Je možné provozovat verze 5 a 6 souběžně (pro vyzkoušení verze 6) na jednom PC. Verzi 6 instalujte do jiného adresáře, např C:\Program Files\ProfiCAD 6.

ProfiCAD 6 byl programován v moderní verzi Microsoft Visual Studio 2010 které již nepodporuje Windows 2000. Minimální systém je Windows XP.

Jedná se o placený upgrade. Existující zákaznící obdrží slevu - zaškrtněte políčko "upgrade" na objednávacím formuláři.

odezva

Vaše poznatky, dotazy a názory pište prosím do kontaktního formuláře nebo e-mailem.

jak zlepšit ProfiCAD

Připravujeme mnoho dalších vylepšení které budou postupně přidávány do programu. Bohužel vývoj programu není příliš rychlý. Existuje způsob jak můžete pomoci vývoj programu urychlit:

  1. doporučit program svým známým a přátelům
  2. pokud máte webové stránky, umístit na ně odkaz na stránky ProfiCADu. Můžete použít textovou verzi nebo baner případně další bannery
Více uživatelů => lepší ProfiCAD
